Addressable Fire Alarm

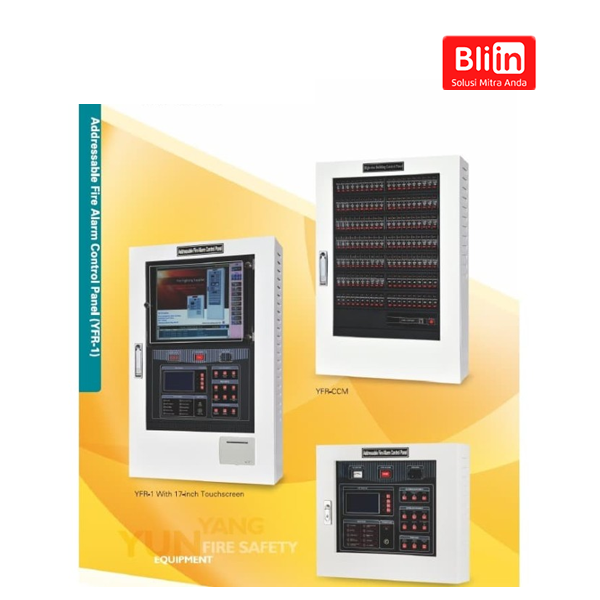

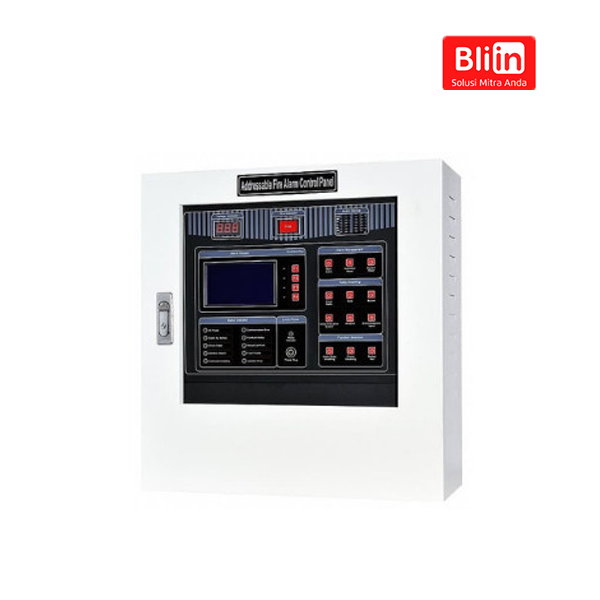

Addressable Fire Alarm Control Panel
Model :YFR-1 Addressable Fire Alarm Control Panel – 150 / 1

Deskripsi:
Layar LCD Inggris (240 x 128 atau 240 karakter) .
Energi lampu latar LCD – fungsi perlindungan hemat.
Sirkuit dua kawat untuk jarak transmisi super panjang (hingga 1,5 km antara panel kontrol dan modul).

Spesifikasi
Model : YFR – 1
Sumber Daya: 110V AC 50/60HZ atau 220V AC 50/60HZ
Alamat/ Loop: 128/1L atau 256/1L
Baterai Siaga: 24V DC
Jarak Transmisi: Dua kabel (bisa untuk kabel cabang) 1.5km
Koneksi Annunciator: Gunakan RS-485 untuk 800m, Transceiver Sinyal Jaringan untuk 3km dan Fiber Optik hingga 40km
Tegangan Loop: Daya Beban/ Lampu Indikasi/ Telepon Zona: 24V DC
Sumber daya SLC: 32V AC
Konsumsi daya
Panel kontrol utama (pemantauan): 500mA
Modul komunikasi untuk setiap sistem (pemantauan): 280mA.
Metode Transmisi : Selektif dan sekuensial (modul I/O)
Metode Keluaran Siaran
Papan relai interlock keluaran relai x 13 set untuk maksimum 2.000 kontak
(papan relai = 40 kontak [standar], 160 kontak [ekspansi])
Audio Utama: Pemberitahuan suara, suara manusia atau alarm suara (lebih dari 90dB)
Suhu Sekitar L0~40ºC
Bahan Kabinet: Baja pelapis bubuk (penutup ABS tahan api opsional hanya tersedia hingga 256/1L)

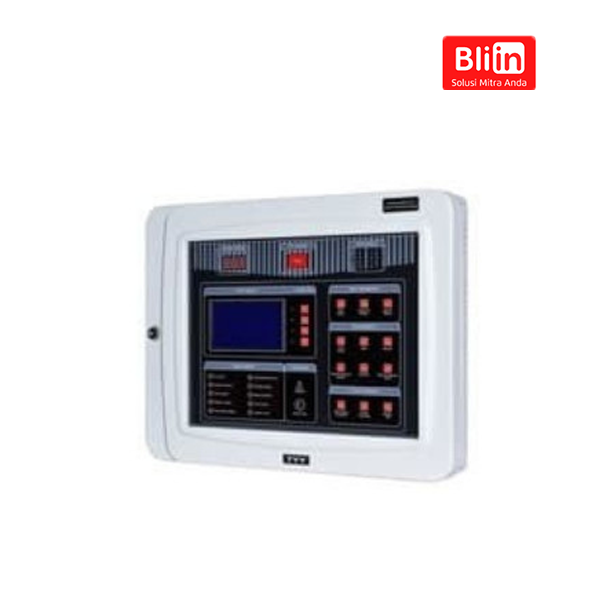

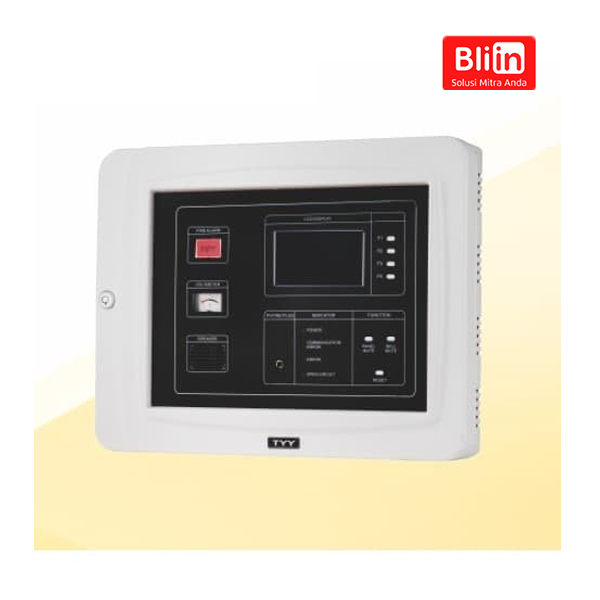

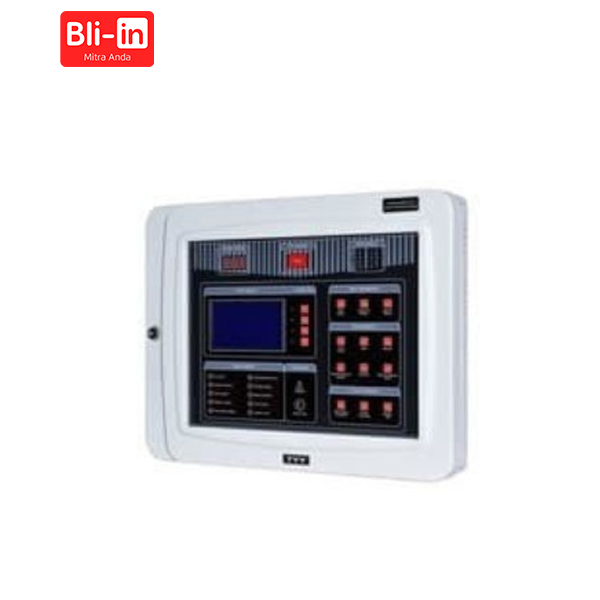

Addressable Fire Alarm Annunciator Panel

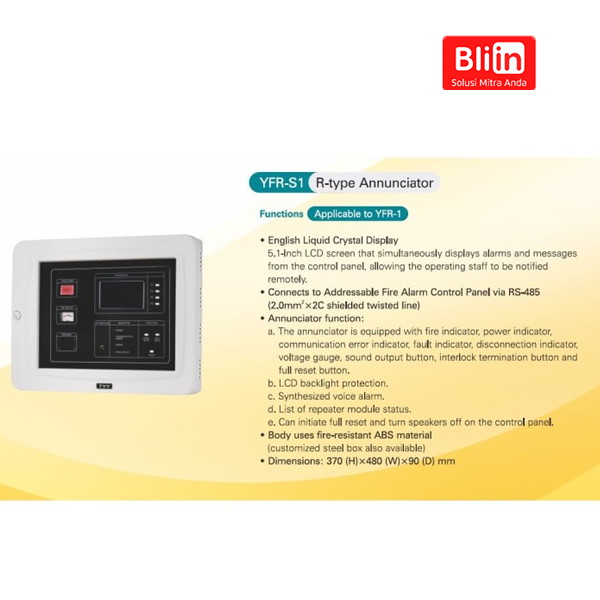

Model : YFR-S1 (R-Type Annunciator ) Function Aplicable to YFR-1

Deskripsi:
Monitor LCD dengan konten yang jelas dalam bahasa Inggris
Annunicator dengan LCD besar dapat menampilkan data alarm panel kontrol utama secara sinkron. Staf operasi dapat segera menerima alarm peringatan dari annunicator jarak jauh, dan mengoperasikan fungsi reset dan audio mute dari annunicator.
Instruksi kesalahan komunikasi:
Ketika ada kesalahan komunikasi antara panel kontrol alarm kebakaran utama dan annunciator, annunciator akan membuat pengumuman dalam suara manusia dengan LED kesalahan komunikasi berkedip.
Gunakan RS-485 (kabel bengkok berpelindung 2.0mm2 * 2C) untuk terhubung dengan panel kontrol alarm kebakaran beralamat utama
Fungsi Annunicator
Dengan indikator kebakaran, catu daya, kesalahan komunikator, abnormal, pemutusan, voltmeter, audio utama, stop interlock, dan tombol reset.
Fungsi perlindungan lampu latar LCD
Fungsi alarm suara tersusun
Tabel status modul I/O

Demensi:
370(H)480(W)90(D)mm
